Ampliação de instalações da Escola de Dança Contemporânea de Setúbal

Execução de ampliação das instalações da Escola de Dança Contemporânea de Setúbal.

Âmbito dos trabalhos realizados

Execução de pré-fabricado

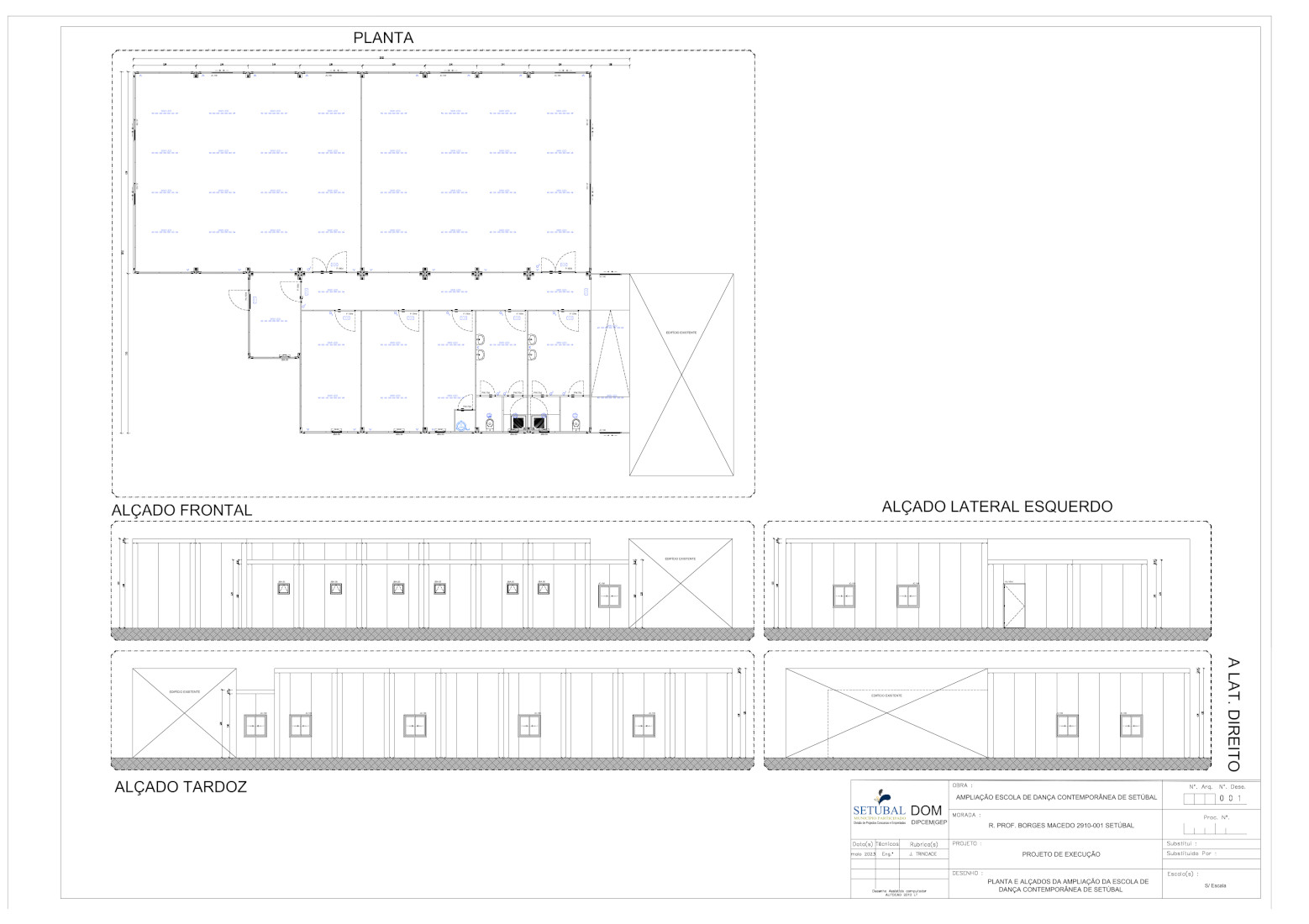

Execução de estruturas pré-fabricadas com recurso a estrutura metálica por forma a edificar um conjunto de salas dança, vestiários, instalações sanitárias e sala de arrumos conforme descrito em mapa de medições e peças desenhadas.

Salas de Dança

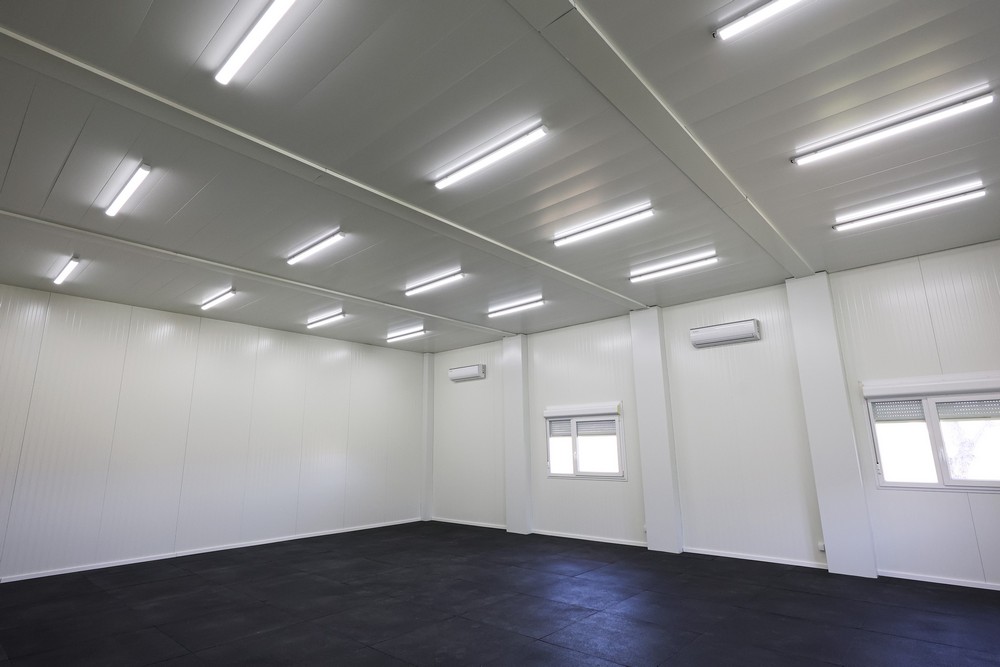

Salas de dança com quatro metros de altura, pavimento amortecedor apropriado à dança, com placas Flexigym SBR 1,00×1,00, ou equivalente, com mínimo de espessura de 25 mm, na cor preta. As dimensões de ambas as salas de dança são de 102 m2, resultantes de 10,76 m de comprimento por 9,5 m de largura. O acesso às salas é feito por intermédio de corredor e porta de duas folhas. As mesmas têm quarto janelas de 1mx1m, caixilharia em alumínio RAL 9010 e vidro simples. Iluminação com 16 luminárias salientes, em LED, na disposição conforme peça desenhada.

Instalações Sanitárias
Criação de duas instalações sanitárias, femininas e masculinas, com cabine de duche, RAL 9001, poliban de dimensões 0,80mx0,80m, torneira misturadora, chuveiro e todos os acessórios, dois lavatórios com torneira e uma sanita completa, em cada IS, compartimentadas conforme pela desenhada. Os pavimentos são em vinil de espessura 1,5 mm, na cor cinza RAL 3700.

Vestiários
Três salas vestiários, duas de 2,94mx6m e uma de 2,44mx6m, na qual será inserido o termoacumulador de 200 L. Pavimentos em vinil, espessura 1,5 mm na cor cinza RAL 3700.

Climatização
Incorporação de quatro máquinas de ar condicionado/SPLITs de 18000 BTU’s, duas em cada sala de dança.

Instalação Elétrica
Montagem de quadro elétrico adaptado às necessidades das máquinas de ar condicionado, iluminação, tomadas, interruptores e material de som utilizado nas salas de dança. A instalação é completa em todo o novo pré-fabricado, até ao limite da construção modular, onde liga ao novo pré-fabricado.

Bases
Execução de um ensoleiramento geral, de betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com bomba, e aço A400 NR, com uma quantidade aproximada de 85kg/m³ e acabamento superficial liso através de régua vibradora. Área de 316,95 m2, com 25 cm de espessura por forma a garantir o suporte à estrutura pré-fabricada.

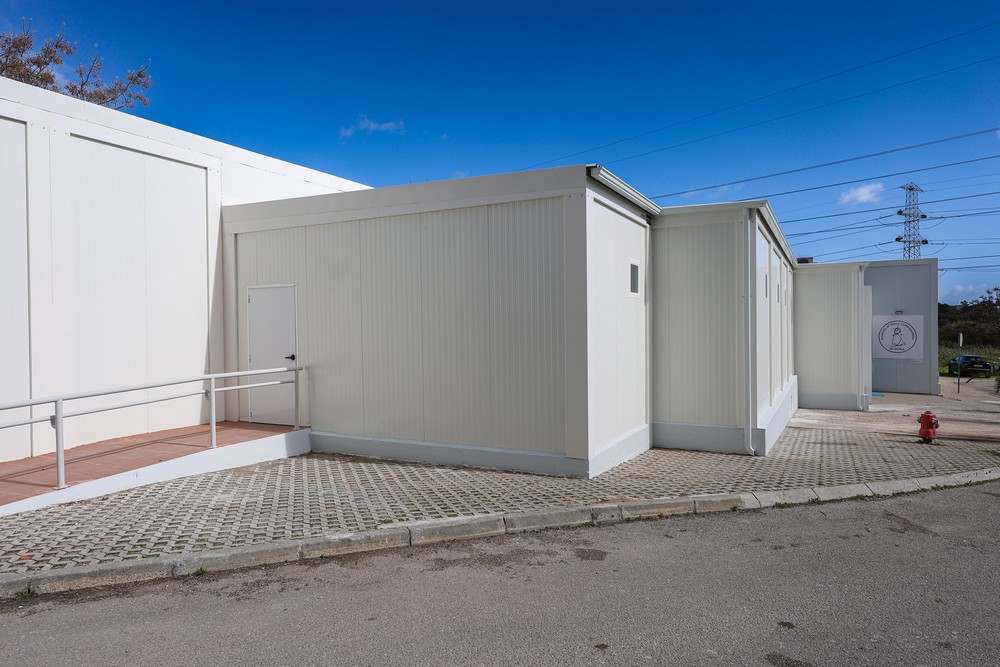

Ligação entre pré-fabricados e rampa
Ligação feita através da remoção do painel em vão envidraçado no pré-fabricado existente, conforme peça desenhada. Os patins e rampa de acesso ao novo pré-fabricado são executados em betão armado, com betonilha e acabamento em vinil de espessura 1,5 mm, na cor cinza RAL 3700, sendo a zona fechada em painel de poliuretano, conforme restante estrutura pré-fabricada.
